【功能及用途】

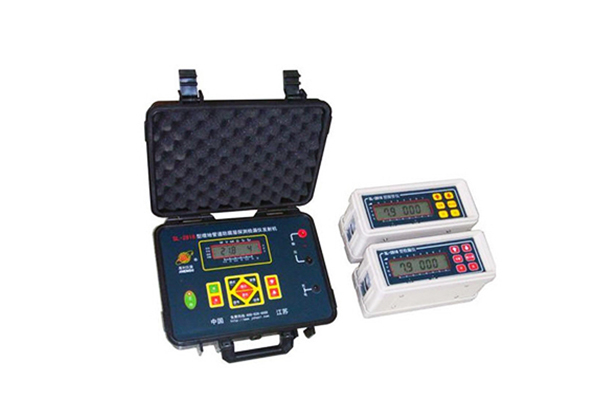

埋地管道防腐層探測檢漏儀能在不挖開覆土的情況下，方便而準確地查出埋地管線的位置、走向、深度、防腐層破損點的準確位置，漏點大小。
【特點】
1、儀器采用平面化設計，鍵盤操作，提高了野外使用的可靠性；
2、體積小，重量輕，操作方便；
3、采用新數字濾波技術；
4、儀器具有極大值和極小值兩種探測方式，發射機電池電壓不足及關機前，自動向接收機發出提示信號，關機時的數值自動保存；
5、儀器自動測出管道的對地電阻，輸出信號調制報警信號，使儀器抗干擾性進一步加強。發射機輸出功率隨著檢測距離增加而自動調節，檢測完畢發射機自動關機，節電效果顯著；
6、發射機電源內置，采用大容量鋰電池供電，大大減輕了重量。
【主要技術指標】
1、發射機的技術參數：
①輸出功率：0.5-25W，自動調節；
②發射信號方式：低頻調制信號；
③輸出阻抗匹配：5-500Ω，自動匹配；
④發射距離：0.03-5Km，可逐漸向5Km外移動；
⑤工作電源：14.8V鋰電池；
⑥工作溫度：－20℃～ +50℃；
⑦重量：3.0Kg（含電池）；
⑧外形尺寸：274×225×98mm 。
2、探管儀的技術參數：
①位置偏差：≤10cm；
②測深范圍：≤5m；
③工作電源：7.4V鋰電池；
④工作溫度：－20℃ ～ +50℃；
⑤重量：0.6Kg（含電池）；
⑥外形尺寸：165×90×68mm 。
3、檢測儀的技術參數：
①檢漏精度：≥0.25mm2 ；
②工作電源：7.4V鋰電池；
③工作溫度：-20℃ ～ +50℃；
④重量：0.6Kg（含電池）。
【檢測原理及方法】
探管、測向、測深的原理：發射機向地下管道發送特定的電磁波信號，通過探測地下管道的磁場來確定其位置、走向和深度。
檢漏原理：發射機向地下管道發送特定的電磁波信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損點正上方輻射信號最強，根據這一原理找出管道防腐層的破損點。
檢漏方法：管道防腐層探測檢漏儀采用的是“人體電容”法。它是用人體做檢測儀的感應元件沿管道走向檢測，當檢測員走到漏點附近時，檢測儀開始有反應，當走到漏點正上方時，喇叭中的聲音最響，數值顯示最大，從而準確找到漏蝕點。
